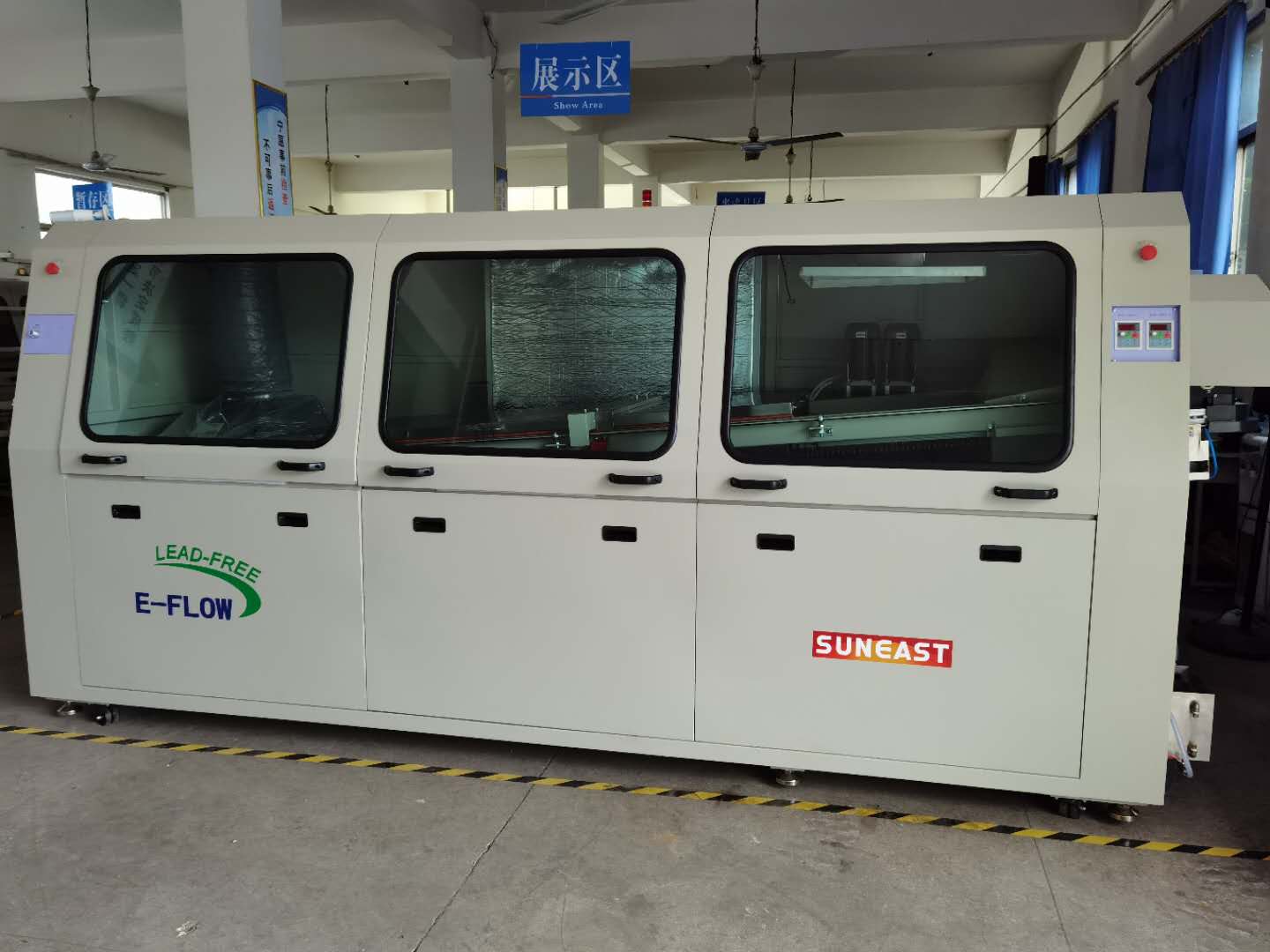

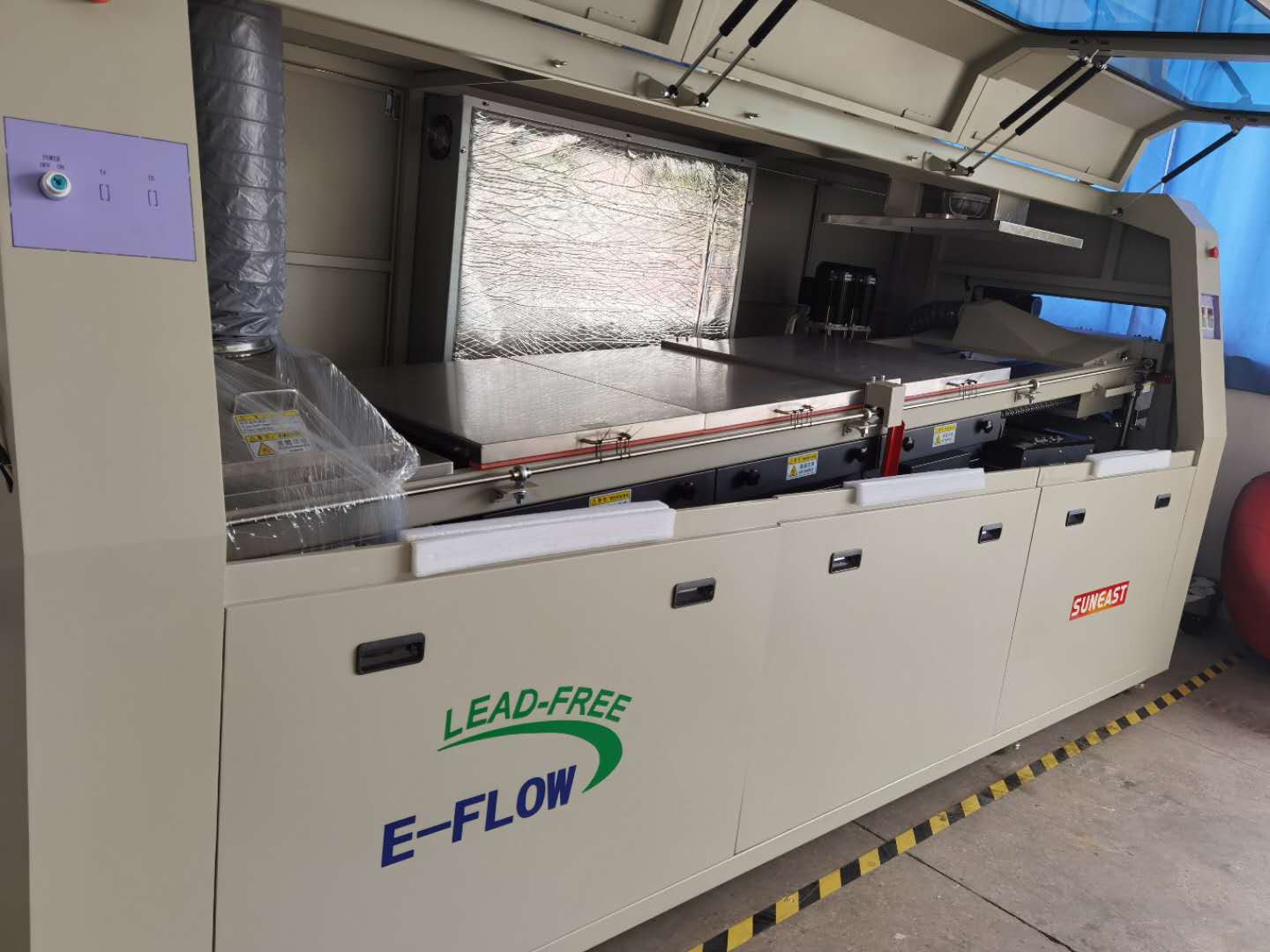

E-FLOW
波峰焊
1.接駁裝置:
聯動式入板接駁方式,不銹鋼鏈條傳動。

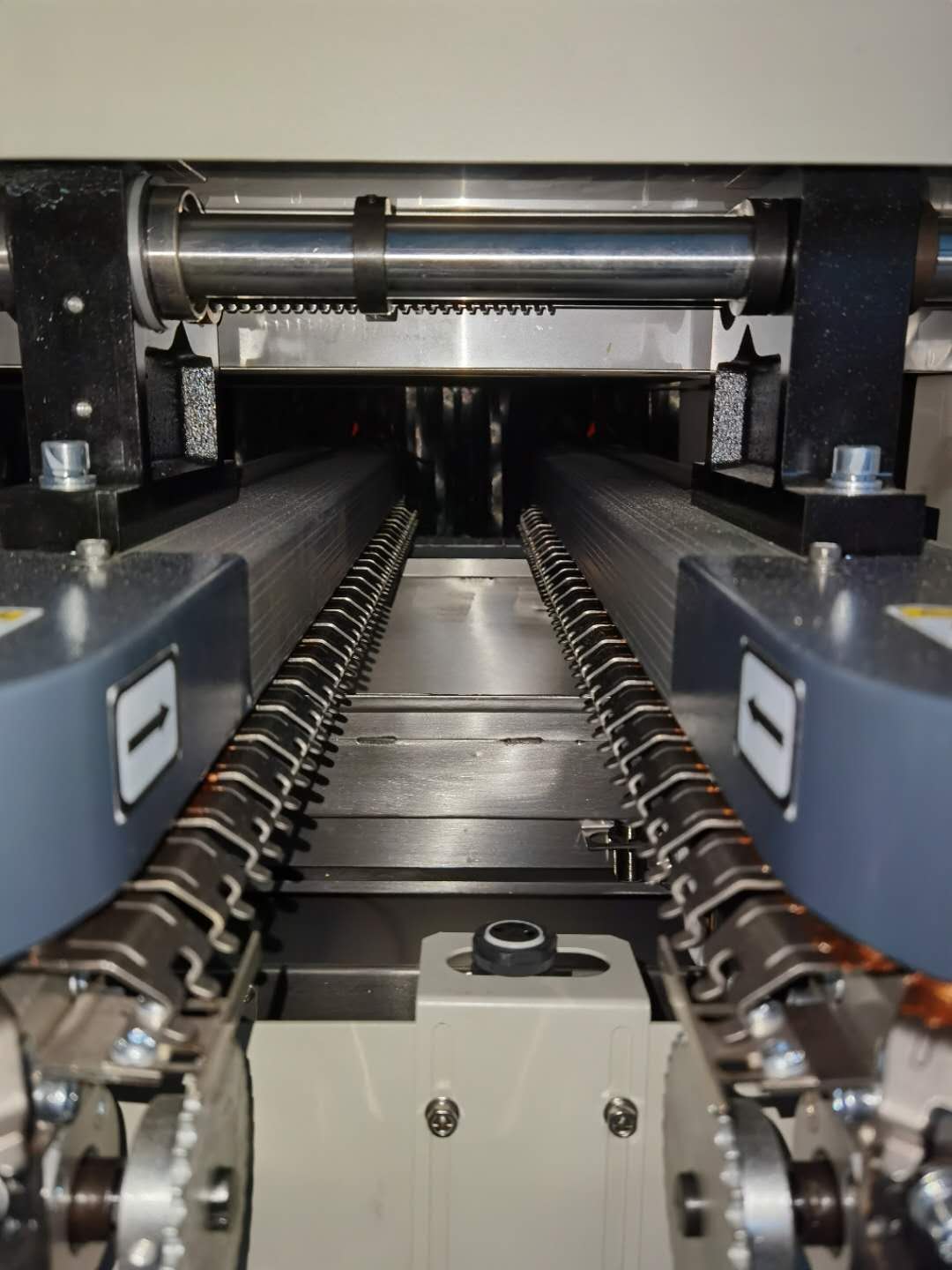

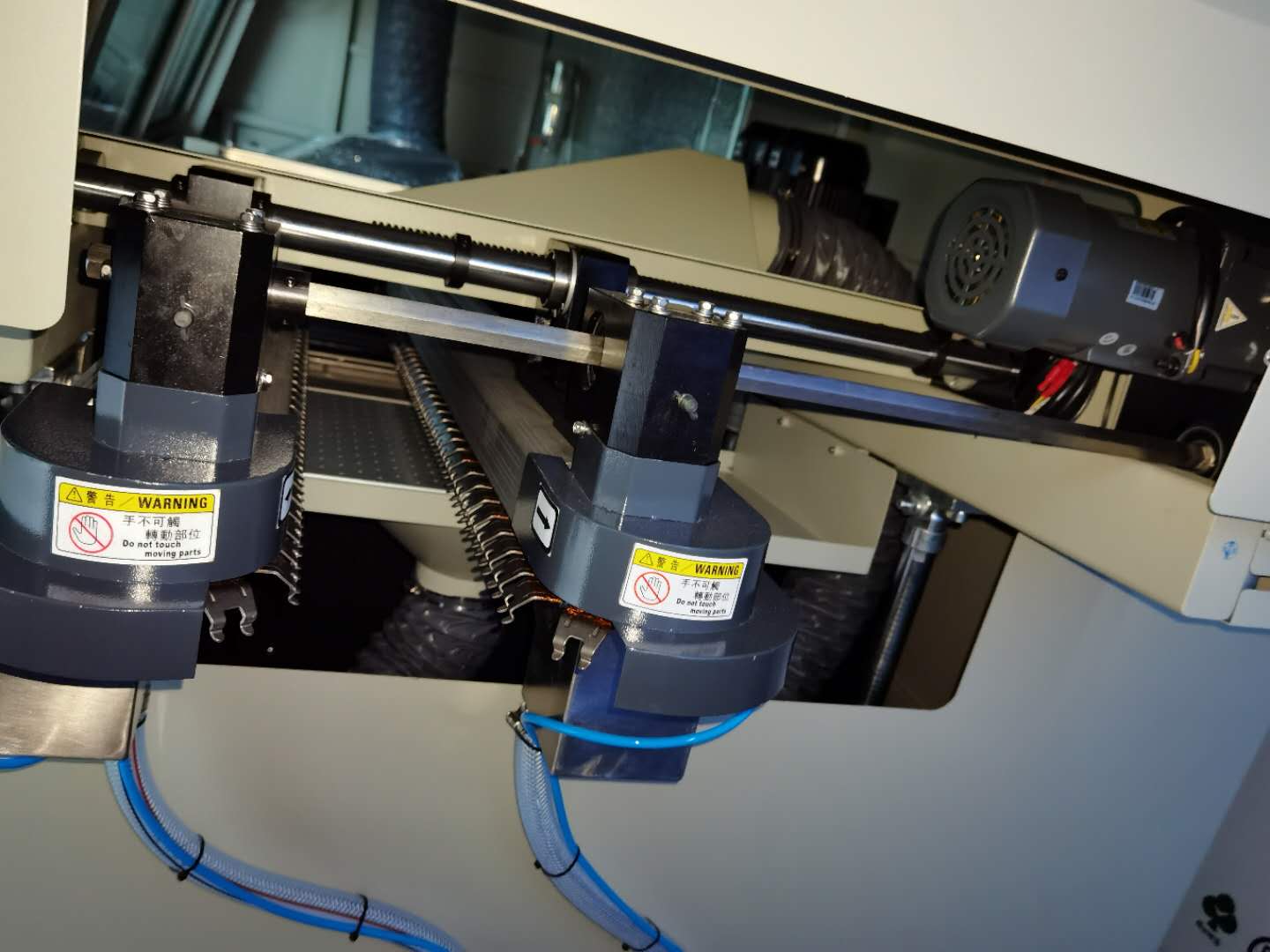

2.傳輸系統:
配置雙鉤爪,鋁合金導軌防變形結構設計;手動調節基板寬度;輸送角度可調節;運輸速度采用變頻器控制,無級調速。
3.噴霧系統:
噴霧移動采用步進馬達控制;對應PCB噴霧長度自動調節,數字設定噴霧寬度及速度,帶壓力表微調裝置調節噴霧流量和噴霧顆粒大小; 恒壓裝置供給助焊劑、助焊劑液位報警及助焊劑自動添加;強力排風,上下及后側兩級過濾系統。
4.預熱系統:
微熱風預熱,三段溫區,預熱區長度為1.8米,PID溫度控制方式。

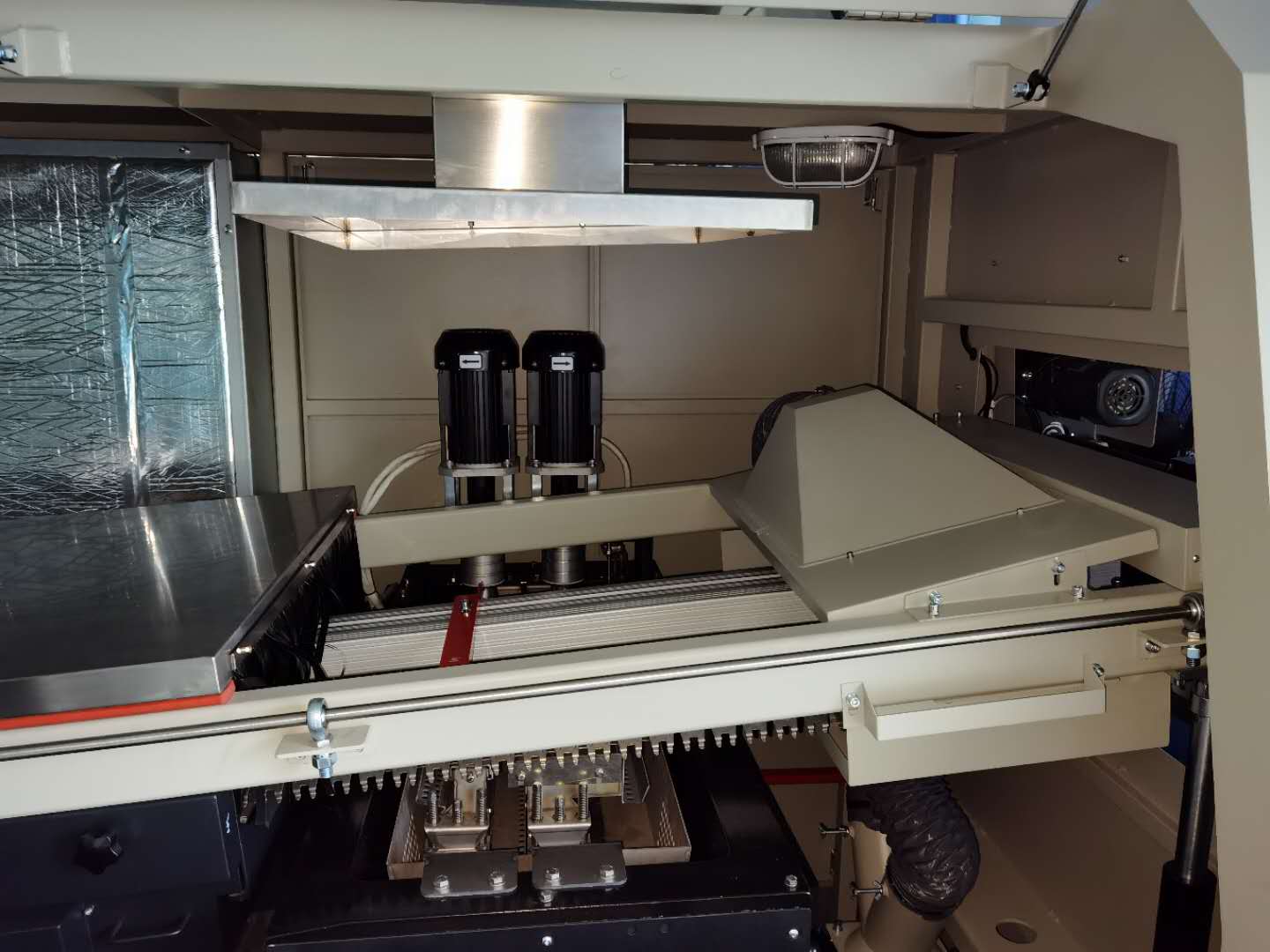

5.錫爐系統:
錫爐內膽采用特制鑄鐵材料,表面防腐蝕處理;直聯式馬達驅動波峰,變頻調速;錫渣導流及降低氧化物裝置;手動控制錫爐進出及升降運動;外置式加熱裝置,PID控溫方式及液面低位報警。
6.冷卻系統:
強制自然風上下冷卻。
7.洗爪裝置:
專用毛刷清洗。
8.控制系統:
工業PC+PLC電器控制系統,供電缺相報警,超溫報警,時間設定,溫度曲線測試,中英視窗操作界面,數據存儲等功能。
其它:
--基板尺寸:50~450mm(W)*120mm(H)
--入板高度:750±20mm
--傳輸速度:500~1800mm/Min.
--傳送角度:4~7º
--傳送方向:左→右
--助焊劑容量:Approx.18L
--助焊劑流量:0~250ml/min.
--噴霧排風:Approx.30m3/min.
--壓縮空氣:4~6Bar. 100L/min.
--預熱溫度 :Max.200℃
--錫爐溫度:Max.300℃
--錫爐容量 :Approx.500Kg
--波峰高度 :Approx.12mm
--機體尺寸:3500(L)*1420(W)*1750(H)mm
--機體凈重 :Approx.1100Kg
--供電電源:三相380VAC 50Hz
--總功率:Approx.37KW
--運行功率:Approx.7KW
