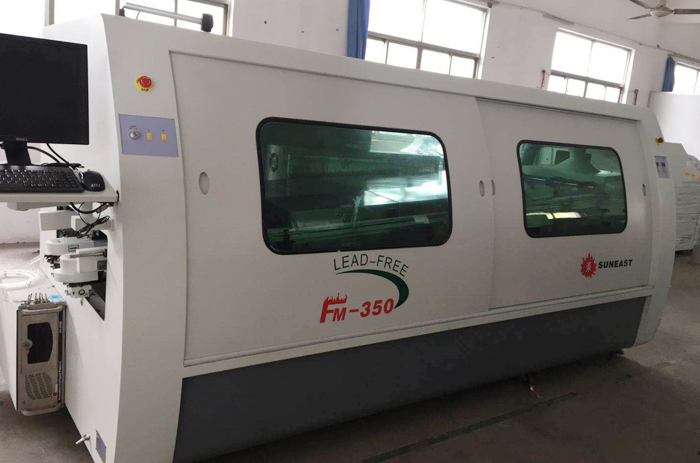

無鉛波峰機FM-350
包括:
1.接駁裝置：
聯動式入板接駁方式，不銹鋼鏈條傳動。
2.傳輸系統：
配置雙鉤爪，鋁合金導軌防變形結構設計；手動調節基板寬度；輸送角度可調節；運輸速度采用變頻器控制，無級調速。
3.噴霧系統：
噴霧移動采用步進馬達控制；對應PCB噴霧長度自動調節，數字設定噴霧寬度及速度，帶壓力表微調裝置調節噴霧流量和噴霧顆粒大?。?nbsp;恒壓裝置供給助焊劑、助焊劑液位報警及助焊劑自動添加；強力排風，上下及后側兩級過濾系統。
4.預熱系統：
微熱風預熱，三段溫區，預熱區長度為1.8米，PID溫度控制方式。
5.錫爐系統：
錫爐內膽采用特制鑄鐵材料，表面防腐蝕處理；直聯式馬達驅動波峰，變頻調速；錫渣導流及降低氧化物裝置；手動控制錫爐進出及升降運動；外置式加熱裝置，PID控溫方式及液面低位報警。
6.冷卻系統：
強制自然風上下冷卻。
7.洗爪裝置：
專用毛刷清洗。
8.控制系統：
工業PC+PLC電器控制系統，供電缺相報警，超溫報警，時間設定，溫度曲線測試，中英視窗操作界面，數據存儲等功能。
其它:
--基板尺寸:50~450mm（W）*120mm（H）
--入板高度:750±20mm
--傳輸速度:500~1800mm/Min.
--傳送角度:4~7º
--傳送方向:左→右
--助焊劑容量:Approx.18L
--助焊劑流量:0~250ml/min.
--噴霧排風:Approx.30m3/min.
--壓縮空氣:4~6Bar. 100L/min.
--預熱溫度 :Max.200℃
--錫爐溫度:Max.300℃
--錫爐容量 :Approx.500Kg
--波峰高度 :Approx.12mm
--機體尺寸:3500（L）*1420（W）*1750（H）mm
--機體凈重 :Approx.1100Kg
--供電電源:三相380VAC 50Hz
--總功率:Approx.37KW
--運行功率:Approx.7KW
